Tenemos un problema de base, de línea base

El otro día imprimí un pequeño cartel con letras de madera. Junto con las letras necesité un acento y una coma. Debéis saber que cuando los tipos móviles son de cuerpos grandes normalmente no tienen mayúsculas con acento, sino que los acentos (también pasa con la virgulilla de la eñe) son pequeñas piezas sueltas que tenemos que componer separadamente en el lugar que nuestro buen criterio nos dé a entender.
Ya os lo enseñé una vez aquí con unos tipos de plomo. Esta vez me tocaban letras de madera. Y la cosa se solucionó rápidamente porque el acento medía exactamente 18 puntos. Ved:

Otro problema era esa coma

Aquí abajo podéis ver la primer prueba que hice (a la izquierda, con papel de calco, por eso se ve tan clarito). ¡Esa coma lleva la ese en el ombligo! A la derecha veis la impresión definitiva, que tampoco es que la coma esté en el mejor sitio, pero para el propósito, a mí me valía.

 Y así es como lo hice. Entre el texto con la coma y la línea inferior había 24pt de interlínea. Inicialmente tenía una imposición de 24pt, pero la cambié por tres regletas de doce puntos: una de 40 cíceros que ocupaba todo el ancho de la composición, y dos que juntas sumaban 39 cíceros, porque el cuadragésimo cícero lo iba a rellenar el tipo de la coma.

Y todo esto para imprimir un envío especial para amigos. Porque este domingo celebro la tradicional Jornada de puertas abiertas. Y junto con la carta manuscrita iba el mensaje impreso con tipos de madera.

Alcoy, las letras y el papel

Cuando me he puesto a escribir esta entrada he pensado... ¡pues, vaya, algunas de mis cosas favoritas en un título!

Lo que vengo a contaros hoy, y la razón por la que este blog ha despertado de su letargo, es que debéis ir a Alcoy y visitar la exposición "Scripta Manent". ¡Y no se hable más, es una orden! Los mejores calígrafos de España en una sola exposición. Id y ved.

Alcoy fue una gran ciudad durante la industrialización española del siglo XIX. Hoy, si las "autoridades" no acaban de estropearlo, todavía se puede disfrutar de algunos de los mejores ejemplos de modernismo de España, residencial e industrial (esa es una de mis filias). Alcoy fue conocida por su gran industria textil y su industria papelera.

Yo no puedo evitar sentir un afecto especial hacia Alcoy, pues mi bisabuela Carmela nació allí. Quizás por eso, cuando murió mi padre y hurgué entre sus tesoros encontré esto:

Un pequeño estuche de plata que todavía tenía papel de fumar. ¡Y caligrafía!

Yo nunca he fumado (aquí la información personal gratuita), pero le he encontrado a mi pequeño estuche un nuevo uso, y ahora lo llevo siempre encima.

Sí, yo voy por la vida con sellos en el bolso. Por si acaso siento la urgencia de escribir una postal o una carta (hay personas a las que estas cosas nos pasan ;-).

¿Y hay algún sitio mejor para llevar tus sellos que un estuche con esas letras?

Pero, lo dicho, si queréis ver letras de verdad: en la Capella de l'Antic Asil, hasta el 28 de diciembre (abierto jueves, viernes y sábados). Y luego, si queréis completar la excursión visitando el pueblo de mi bisabuela Carmela, visitar un jardín de mediados del siglo XIX y perderos en un laberinto de cipreses... me preguntáis y os doy indicaciones.

¡De nada!

Aprender y enseñar (talleres de verano)

Casi sin darme cuenta han pasado los años, y ya hace más de 13 años que un buen día me presenté en la imprenta de Alfredo Lazo con la intención de aprender todo lo que quisiera enseñarme. Durante cinco años acudía a su taller frecuentemente, uno, dos o tres días a la semana, los que hiciera falta. Después, y gracias a él, pude comprar mis primeros tipos y mi primera impresora, la pequeña Barcino azul. Y me hice con un local y empecé a trabajar en mi taller; desde entonces las visitas son menos frecuentes, pero todavía voy allí a imprimir algunos trabajos que no puedo hacer en mi taller, o... simplemente a saludar y a tomarme un café con mi maestro.
Con una generosidad sin precedentes, Alfredo me ha enseñado todo lo que he necesitado saber, y yo, modestamente, he ido compartiendo aquí mis conocimientos. También es verdad que mis conocimientos han bebido de otras fuentes: los libros de la editorial Campgràfic, la curiosidad saciada en internet, los amigos diseñadores y tipógrafos... Y además de compartir lo que sé en este blog que leéis, alguna vez he dado pequeños talleres fuera de mi taller. Este verano, por fin, me decido a abrir las puertas de mi taller no solo para visitas, sino para enseñar todo lo que sé.

Publicados en las redes sociales y en la web de Oficio (http://www.oficioletterpres.com) hay dos talleres: un taller cortito, de cuatro horas, en el que enseñaré a trabajar con tipografías de madera y cada participante podrá imprimir su propio póster; y otro taller a modo de seminario, de 20 horas, en el que trabajaremos más profundamente la composición con tipos de plomo y con tipos de madera, y en el que a través de diferentes ejercicios aprenderemos a componer textos sencillos; y también descubriremos las posibilidades artísticas del proceso de impresión tipográfica.

Estas son las dos ediciones del taller para imprimir tu propio cartel con tipos de madera:

El taller de composición con tipos de madera es un taller lúdico, ágil y práctico. Se pide a cada participante que venga con una idea o frase que quiera imprimir y después de conocer cómo funciona un taller de impresión tipográfica, y cómo imprimir con la prensa de pruebas Grafix: nos ponemos manos a la obra. Componer, entintar e imprimir. Y al acabar, distribuir el material y limpiar la máquina. Cada participante se lleva a su casa varias copias del cartel impreso.

Y aquí abajo tenéis las dos ediciones del seminario de cinco días. En este caso, hay una edición con horario de mañanas que está dirigida a estudiantes; y otra con horario de tardes que está dirigida a profesionales o docentes.

Este curso de iniciación a la tipografía ofrece una oportunidad única para comprender el funcionamiento de la tipografía mediante la práctica con materiales y procedimientos tradicionales.
El curso pretende ser una introducción profunda y comprensiva a los fundamentos de la composición con tipos de plomo y de madera. Es también una buena forma de adentrarse en un taller de impresión tipográfica y conocer la maquinaria y las herramientas que lo componen, para qué sirve cada cosa y cómo se utiliza.

Así nos organizaremos para este seminario:

-Organización de una imprenta tipográfica

-Composición con tipos de plomo (broadsheet)

-Imposición en la Grafix

1. diseño de título e ilustraciones
2. molde y contramolde

-Impresión

1. corte de papel
2. tintas
3. limpieza de la máquina

-Segunda tinta y distribución

-Composición e impresión con tipos de madera.

Los cursos tienen un número muy reducido de plazas para asegurar que los participantes reciben una atención personalizada, y que se consiguen los objetivos deseados.

Para matricularos sólo tenéis que visitar la web de Oficio (aquí). O bien escribidme un correo electrónico a lola.oficio@gmail.com. Y si venís con amigos tenéis descuento. ¡Viva la amistad!

Herramientas del oficio: el componedor

Hace unas semanas visité una imprenta y compré algunas cosas. Los que me seguís por Instagram ya las habéis visto aquí. Al llegar al taller y ponerme a organizar el material me dispuse a hacer inventorio de componedores.

El de más abajo y el de más arriba eran las nuevas adquisiciones.
Cuando ya había hecho la foto e iba a recoger los componedores para guardarlos me di cuenta de que había puesto uno del revés. Hubo unas cuantas elucubraciones en el post de Instagram sobre si realmente se trataba de un componedor para zurdos. Pero, aún siendo yo zurda y pudiendo desear que existiera algo así, tras una mirada más reflexiva.... No, era un componedor mondo y lirondo que yo había colocado mal.
Según mi libro de tecnología tipográfica así se debe utilizar un componedor.

"Para ello se coloca el componedor en la palma de la mano izquierda, sujetándolo entre el pulgar, de una parte, y por la otra, con los dedos restantes, en la forma que indica la figura 32. [...] Hecho esto se comienza en seguida a componer; para lo cual se van tomando con la mano derecha las letras del cajetín, una a una, y se colocan en el componedor de izquierda a derecha, dejándolas descansar sobre la escuadra del mismo, de manera que el ojo de la letra quede en posición invertida. En esta operación se ayudará con el pulgar de la mano izquierda, que recibirá y sujetará las letras para que no se caigan".

Y de este párrafo extraído del libro nos interesa "dejándolas descansar sobre la escuadra".
Como podéis ver en la foto de mi colección de componedores hay de distintas medidas: el largo (los míos son todos de la misma medida más o menos excepto uno, el segundo por abajo, que es un poco más largo), y el profundo. La profundidad del componedor se mide en cíceros o líneas, que se corresponden a las líneas de texto de cuerpo 12 que pueden componerse de una vez. La profundidad del componedor, o su capacidad, se puede ver perfectamente en la foto de más arriba. Mi componedor más pequeño está arriba del todo, y mi componedor más grande está abajo del todo.
¿Y qué hay de la altura? Todos los componedores tienen exactamente la misma altura. Porque la altura del componedor está relacionada con la altura de los tipos.

Ahora es cuando os pongo una retahíla de fotos.

Como habéis visto antes, este es mi componedor más grande, en él puedo poner entre regletas de 6pt tres líneas de texto del cuerpo 16.

¿Pero qué pasa con mi componedor más pequeño? Si pongo una regleta de 6pt y una línea de texto de 16pt ya no puedo poner una regleta para cerrar.

Así que mi componedor más pequeño será para cuerpos menores y espaciados con regletas de 6pt o menos. Como aquí abajo, donde he empezado con una regleta de 2pt, he compuesto con texto de 10pt y he cerrado la línea con una regleta de 6pt.

Parece que este pequeñín es de 2 cíceros (24pt).

Está claro que tendremos que utilizar distintos componedores para distintos trabajos.

¿Pero y la altura? La altura es en todos igual, como ya habíamos dicho, y tiene relación con la altura de las regletas y los tipos. La confusión vino porque mi componedor más pequeño es casi igual de alto que de profundo; y cuando hice la foto estaba apoyado en la parte de la altura y no en la parte de la profundidad como el resto. Una escuadra en ángulo recto puede apoyarse por cualquiera de los dos lados, y yo la había apoyado por el lado equivocado.

Y fin colorao, este cuento se ha acabao, que menudos rollos os cuento a veces.

Tipoteca: molde y contramolde

El último trabajo que hice en el taller antes de las vacaciones fue la impresión a dos tintas de una caja contenedora para las tarjetas de la tienda. Como el mes de julio me pilló con la fiebre del escribiente recordé hacer algunas fotos para explicaros cómo se imprime en tipografía un trabajo a dos tintas.
Esta es la caja que imprimí.

Como veis, lleva un texto compuesto con tipografía e impreso en marrón oscuro y una orla alrededor impresa en dorado.
La idea inicial era que la orla se imprimiese con una base de blanco transparente y un pelín de marrón; pero la idea no resultó buena. Al final, el dorado sobre el cartón kraft se parece bastante al efecto que iba buscando. Pero no me enrollo con esto.
Lo que quería explicaros es cómo imprimí estas dos tintas. Ya sabéis que la impresión de cada color en tipografía requiere una nueva pasada del papel por la máquina. Limpiar los rodillos, poner el segundo color y volver a pasar por la máquina el mismo papel una segunda vez.
Pues bien, para que el registro de los dos colores sea exacto se debe hacer un molde para cada color que tenga las mismas medidas exactas. De esta forma, cuando hayamos acabadado con la impresión de un color solo tendremos que retirar el primer molde y en su lugar colocar el segundo. Y el registro será perfecto.
Pero bueno, tengo unas imágenes que hablan por sí solas para que lo entendáis bien.

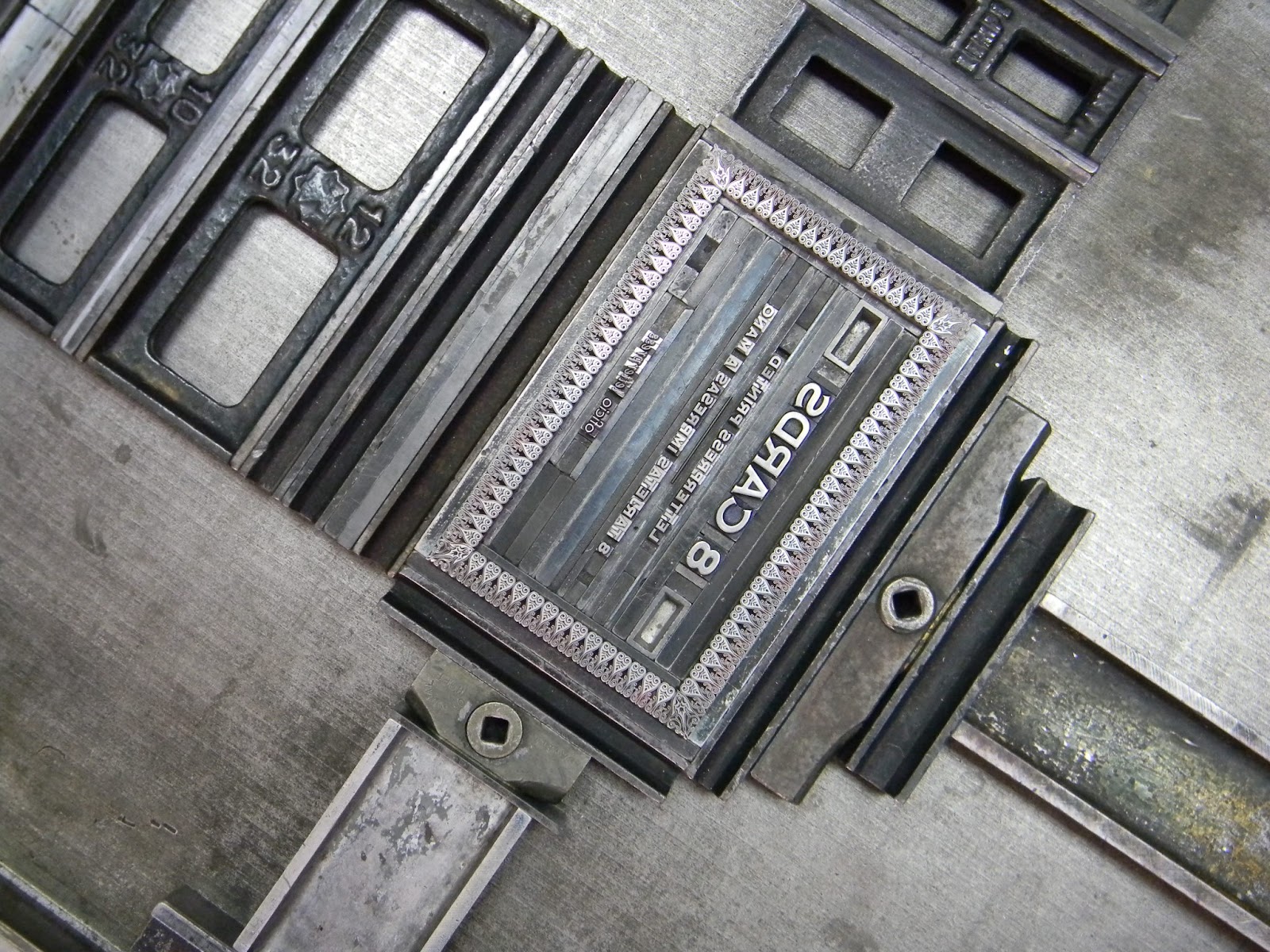

Este es el molde completo, o sea, molde y contramolde juntos impuestos en la máquina. Esto es lo que hubiese impreso de querer el trabajo a una sola tinta. Pero quería dos tintas, así que convertí este molde en dos moldes de dimensiones exactamente iguales. Así:

¿Veis las regletas destacadas en rojo? El molde medía 20 cíceros por 29 cíceros, e hice dos moldes exactamente iguales. En la imagen de arriba, el molde del texto que se iba a imprimir en marrón oscuro; y en la imagen de abajo, el molde de la orla, que se imprimió en dorado.
Como veis las imposiciones que sujetan el molde son exactamente las mismas, porque molde y contramolde miden exactamente lo mismo.
Para el molde con el texto, hubo que sustituir con dos regletas de cícero los 24 puntos de la orla (ved a continuación el lugar de la orla resaltado en azul).

Y como veis, seguimos teniendo las regletas de 20 y 29 líneas para cerrar el molde (resaltadas en rojo más abajo).

Para el contramolde hubo que componer con blancos todo el espacio que ocupa el texto compuesto. Los dos moldes se componen antes de empezar a imprimir el trabajo. Y están listos para ser utilizados uno a continuación del otro. Si quisiéramos imprimir un trabajo a tres tintas, necesitaríamos tres moldes exactamente iguales.

El molde y contramolde se trasladan atados en una galera o galerín hasta la mesa de imponer (si la máquina tiene rama), o hasta la mesa de la máquina (si ésta carece de rama). En este caso como imprimí en la Grafix que no tiene rama, tuve que dejar el molde directamente sobre la mesa de la impresora. Así, apoyando bien las patitas del galerín y empujando el molde (asegurándonos de que esté bien atado).

Aunque parezca que tiro del molde, hay que empujarlo.

Mira, pues ya que estoy, os enseño cómo se ata un molde.

No es que el vídeo sea muy esclarecedor, pero por lo menos veis que cada vez que se pasa por una esquina el cordel hay que hacer presión para asegurarnos de que se ata bien ajustado. Luego, el cabo del final se debe introducir por dentro de las vagas del cordel y se debe ajustar bien hasta una esquina. Y lo mismo hacemos con el cabo del principio.
Este es el resultado:

Según se indica en mi manual de impresión tipográfica de las Escuelas Profesionales Salesianas, el cordel debe dar cuatro vueltas al molde. Así que cuanto más grande sea el molde, más largo necesitaremos el cordel.

Vincere in bellezza

El otro día, debían de ser casi las dos cuando Christian y yo acabamos de imponer el molde para un nuevo trabajo en la Grafix.
Ya os hablé de Christian, ha hecho sus prácticas de Máster en Oficio y hace unos días estaba haciendo un proyecto propio. Las únicas directrices que le di para el proyecto eran que tenía que ser como mínimo en un DIN A-4, que tenía que integrar texto ¡en cuerpo de texto! (ha utilizado Bodoni 10pt) y una imagen carvada en linóleo.
Como ya era demasiado tarde para poner tinta en la máquina (el mes de julio pide días de media jornada), pero estábamos un poco ansiosos por ver cómo nos había quedado el impreso pensé que era el momento idóneo para intentar sacar una prueba con papel de calco.
Es algo que me pareció ver de refilón en alguna red social hace tiempo, y quería probar si las impresiones con papel de calco realmente ofrecían una calidad mínima como para que fueran útiles.

Y, la verdad, la técnica me gustó. El papel de calco que utilizamos no estaba nuevo, yo ya lo había usado para calcar un par de dibujos. Pese a todo, la impresión que nos produjo, aunque estaba lejos de ser perfecta, fue suficiente para detectar algunos errores en el texto y poder empezar con las correcciones sin necesidad de haber entintado el molde. También pudimos detectar algunas cosas que no nos gustaban en cuanto a la distribución de los blancos.
Creo que hicimos hasta tres pruebas con el mismo papel de calco. Y funcionó.

¿Os imagináis cómo lo hicimos, verdad? Coloqué el papel de calco boca arriba (la parte entintada hacia arriba) sobre el molde, así, dejado caer. Luego el papel a imprimir lo introduje en la máquina conforme se hace habitualmente, haciendo topes en los registros. Et voilà! El molde se imprime "en su sitio" sin necesidad de ensuciar letras ni rodillos.

Al día siguiente, con las primeras correcciones ya realizadas y, ahora sí, con toda la mañana por delante, pusimos tinta negra en los rodillos y sacamos unas pruebas. Después de hacer alguna corrección más, imprimimos la tirada.

Posteriormente haríamos otras pruebas con el grabado en linóleo.

Y al día siguiente nos tocó averiguar qué es eso que llaman "Celeste Bianchi", que por lo que se ve no tiene un número Pantone asignado. (Y me parece bien, que conste). No nos decidíamos si la cosa iba más hacia el verde o hacia el azul.

Y, finalmente, ved aquí el proyecto acabado.

Por si teníais alguna duda, os lo confirmo: Christian es aficionado al ciclismo ;-)

Nota: Esta entrada podía haber pertenecido a la serie Cosas que no esperabas encontrar en una imprenta: papel de calco.

Viñetas y orlas (segunda parte)

Como os conté el otro día, durante el proceso de composición del molde para el póster de las viñetas y las orlas, olvidamos hacer fotos.
Pero lo subsanamos cuando tocó distribuir el molde.
Debo contaros que la composición del molde fue de fuera hacia adentro por los cuatro lados. Principalmente, porque las orlas del exterior del molde se extienden por los cuatro lados del papel. Así que fuimos componiendo directamente sobre la mesa de la Grafix, utilizando imposiciones dentro y fuera de la composición.
Como veréis en las fotos, el proceso de distribución fue diferente: fuimos distribuyendo los tipos y los blancos desde los dos lados de las cuñas, de tal forma que el molde no corría peligro de desbaratarse en el proceso, pues los tipos siempre estaban apoyados contra las dos partes fijas y estables del molde.

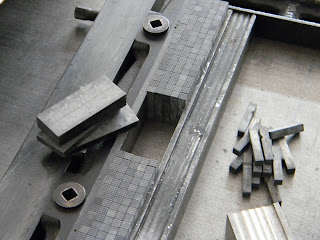

Este era el aspecto de los moldes antes de empezar la distribución de los tipos y el material de blancos.

Empieza la función:

¡Ay, qué gustito da tenerlo todo en su sitio y recogido!

P.D.: Don Carlos nos acompañó durante todo el tiempo en que estuvimos distribuyendo ;-)
